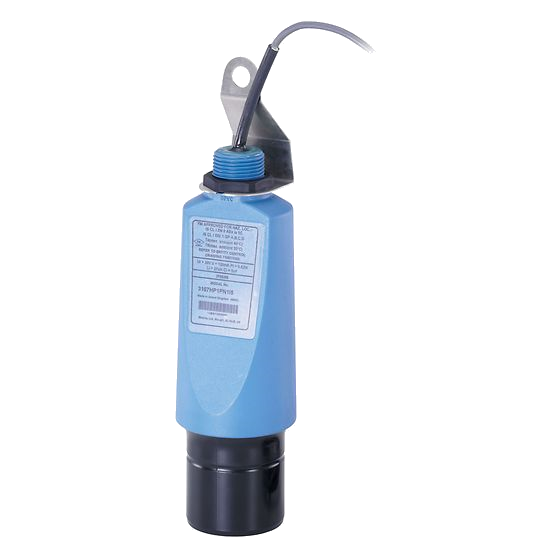

Rosemount 3107/3108
Уровнемеры 3107/08 предназначены для обеспечения непрерывных измерений уровня жидкостей в резервуарах, сточных колодцах различного типа, фильтрационных установках, очистных сооружениях, а так же измерения объема и расхода в открытых каналах.
Уровнемеры 3100, мод. 3107 и 3108, построены на основе ультразвуковой технологии измерения и предназначены для измерения уровня разных типов жидкостей.
Принцип измерения
Ультразвуковые импульсы излучаются уровнемером и отражаются от поверхности жидкости. Уровнемер улавливает отраженные эхо-сигналы и измеряет временной интервал между моментом излучения и приема отраженного сигнала.
На основании полученного временного интервала рассчитывается расстояние до поверхности жидкости.
Модель 3107 оснащена встроенным датчиком температуры, который обеспечивает автоматическую компенсацию изменений температуры окружающей среды и их влияния на результаты измерений.
Модель 3108 оснащена внешним датчиком температуры для непрерывного измерения температуры окружающей среды в области установки уровнемера. Уровнемер использует значение температуры в расчете скорости звука в атмосфере, компенсируя температурную погрешность.
Результаты измерений уровня передаются посредством аналогового сигнала 4-20 мА с наложенным цифровым сигналом HART.
Возможно прямое подключение 3107/3108 к системе управления установки или использование с контроллером Rosemount 3490.
Области применения
- Резервуары хранения сырья или товарных продуктов
- Открытые каналы
- Сточные ямы
- Буферные емкости
- Фильтрационные установки
Отличительные особенности уровнемер типа Rosemount 3108
- Процедура самообучения (регистрация ложных эхо-сигналов) Уровнемер можно настроить на игнорирование до 4-х ложных эхо-сигналов, вызванных отражением ультразвукового сигнала от препятствий
- Сканирование пустой емкости. Когда емкость пуста, уровнемер автоматически, без вмешательства оператора, запоминает параметры 4-х ложных эхо-сигналов
- Текущее значение уровня. Если емкость не пуста, можно автоматически установить нижнюю опорную точку как сумму введенного пользователем значения текущего (известного) уровня и расстояния до поверхности жидкости
- Установить резервуар как пустой. Если известно, что резервуар пуст, можно автоматически задать текущий результат измерения в качестве нижней опорной точки
- Подавление ложных эхо-сигналов от дна емкости. Если на дне емкости существуют помехи, возникновения ложных эхо-сигналов можно избежать, задав область игнорирования
